Was ist ein explosionssicherer Schlupfring? Anwendungen, Standards und Auswahlhandbuch

Explosionssichere Schlupfringe werden in Branchen wie Öl und Gas, Bergbau, chemischer Verarbeitung und militärischer Operationen häufig eingesetzt. Sie bieten eine kontinuierliche Übertragung von Strom, Signalen oder Daten zwischen stationären und rotierenden Geräten, ohne Explosionen auszulösen. In diesem Handbuch behandeln wir, wie explosionssichere Schlupfringe, ihre wichtigsten Funktionen, zertifizierten Standards und die Auswahl des richtigen Modells für Ihr Projekt funktionieren.

Im Gegensatz zu Standard-Schlupfringen ist der explosionssichere Schlupfring mit flammenwahrscheinlichen oder höheren sicheren Strukturen wie folgt ausgelegt:
• Versiegeltes Gehäuse: Aus Edelstahl oder Aluminium gebaut, um die Flucht von Funken zu verhindern.
• Bürsten und Ringe: Halten Sie den elektrischen Kontakt während der Rotation mit weniger Verschleiß und Lichtbogen.
• Isoliermaterialien: Verhindern Sie interne Kurzkreise.
• IP-bewertete Dichtungen: Schutz vor Staub, Gas und Flüssigkeiten (typischerweise IP65-IP68).
Durch die oben genannten Kombination reduzieren diese Schlupfringe das Zündrisiko und gewährleisten einen sicheren langfristigen Betrieb in den klassifizierten Bereichen der Zone 1 und der Zone 2. Und einige militärische Slipringe sind ebenfalls explosionssicher, wie Bytune'sBTH3899 Customized Slip Ring für gepanzerte Fahrzeuge.

Notiz:

• Zone 1:Ein Bereich, in dem Explosivgasatmosphären wahrscheinlich während des normalen Betriebs auftreten. Gebildet durch Gemische von brennbaren Substanzen (Gas, Dampf oder Nebel) mit Luft.
• Zone 2:Ein Bereich, in dem explosive Gasatmosphären wahrscheinlich nicht unter normalem Betrieb auftreten, und wenn sie auftreten, existieren sie nur für kurze Zeit.

Explosionsschlupfringe müssen bestimmte Zertifizierungs- und Sicherheitsstandards erfüllen, um einen sicheren Betrieb zu gewährleisten. Diese Zertifizierungen überprüfen, dass der Schlupfring in seinem Gehäuse Explosionen enthalten und die Zündung von brennbaren Substanzen verhindern kann. Zu den wichtigsten Standards gehören:

Denken Sie daran, wählen Sie immer Slip-Ringe mit regionaler Zertifizierung, um die rechtliche Einhaltung und die betriebliche Sicherheit zu gewährleisten.

Öl- und Gasbohrplattformen
Wird zum Bohren von Köpfen, Schlammpumpen und rotierenden Datenprotokollierungssystemen verwendet, um eine sichere Übertragung von Signalen und Steuerung unter explosiven Umgebungen zu gewährleisten.

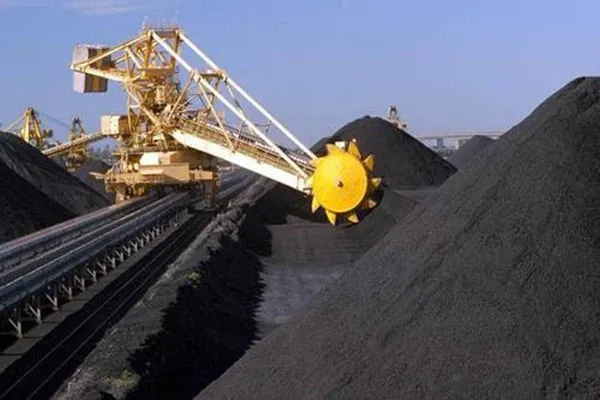

Kohlebergbaugeräte
Aktivieren Sie den kontinuierlichen Betrieb von Bergbaumaschinen, Brechern, Lüftungsventilatoren und Förderern in unterirdischen Kohleumgebungen, die für die Ansammlung von Methangas anfällig sind.

Chemiepflanzen und Raffinerien
Kontrollmischer, Ventile und Reaktoren in Zonen mit brennbaren Gasen oder Staub. Schlupfringe ermöglichen eine Fernüberwachung und Echtzeit-Datenerfassung.

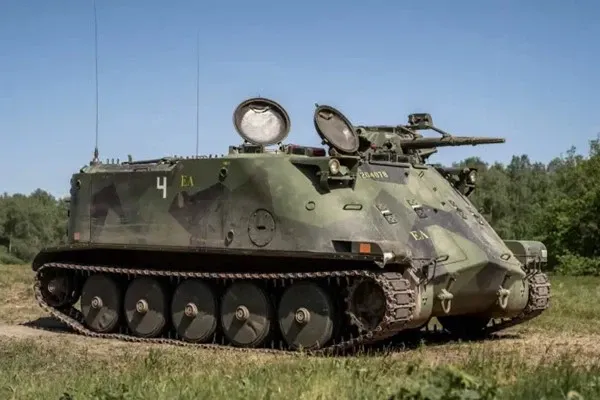

Militär & Verteidigung
Gepanzertes FahrzeugTürme und Fernwaffenstationen verwenden häufig explosionssichere Slipringe von Militärqualität mit benutzerdefiniertem Kanaldesign.

Die Auswahl des richtigen explosionssicheren Schlupfrings erfordert die Anpassung der Produktspezifikationen mit den tatsächlichen Arbeitsumgebung und den Sicherheitsanforderungen. Hier sind die Faktoren zu berücksichtigen:

1. Klassifizierung gefährlicher Gebiete
Identifizieren Sie die Nutzungszone: Zone 0, Zone 1 oder Zone 2 für Gase; Zone 20, 21, 22 für Staub. Wählen Sie Schlupfringe mit der richtigen ATEX- oder IECEX -Bewertung entsprechend.

2. Zertifizierungen und Einhaltung
Stellen Sie sicher, dass der Schlupfring gültige regionale Zertifizierungen hat, wie z. B.:
• ATEX (EU)
• IECEX (global)
• UL für Nordamerika
• GB 3836 für China
Überprüfen Sie die Zertifikatklasse, die Temperaturklasse (z. B. T4) und den Schutzmodus (z. B. Ex d, EX E).

3.. Elektrische und Signalanforderungen
Bestimmen Sie die Anzahl und die Art der benötigten Schaltungen:
• Leistungsschaltungen: Spannung und Strombewertung
• Signalschaltungen: Ethernet, RS485, Canbus usw.
Suchen Sie nach Mischsignalübertragung nach EMI-Abschirmung und Niedrigkontaktwiderstandsfunktionen.

4.. Mechanisches Design und Montage
Bestätigen Sie, ob die Installation mit Wellen montiert, flanschmontiert oder maßgeschneidert ist. Betrachten Sie den Außendurchmesser und die Länge des Schlupfrings, die Drehzahl (Drehzahl) und den Vibrationswiderstand.

5. Umweltschutzebene
Wählen Sie eine ordnungsgemäße IP -Bewertung, die auf Staub-, Wasser- oder korrosiven Gasen ausgesetzt ist (minimales IP65; bis IP68 für Offshore- oder Untergrundanwendung). Überprüfen Sie außerdem den Betriebstemperaturbereich und die Stoß-/Vibrations -Toleranz.

6. Benutzerdefinierte oder Standardlösung?
Für typische Anwendungen können Standard -Schlupfringe ausreichen. Bei harten Bedingungen sind häufig benutzerdefinierte explosionssichere Schlupfringe mit speziellen Materialien, Schaltungskonfiguration oder zusätzlichen Zertifizierungen erforderlich.

Explosionssichere Schlupfringe verhindern Unfälle und gewährleisten eine kontinuierliche Produktion, indem sie eine zuverlässige Strom- und Signalübertragung in Sprengzonen ermöglichen. Stellen Sie bei der Auswahl sicher, dass es zertifiziert und für Ihre Umgebungsbedingungen geeignet ist, und passen Sie es nach Bedarf an.

Bytune Electronics verfügt über mehr als 27 Jahre Erfahrung in der Herstellung hochzuverständlicher Slipringe für anspruchsvolle industrielle Anwendungen. Unsere explosionssicheren Schlupfringe entsprechen den Standards von ATEX, IECEX, UL und GB und sind für Ihre Ausrüstung vollständig anpassbar.Kontaktieren Sie unsFür Datenblätter,,benutzerdefinierte Zeichnungenund fachkundige Ratschläge, den besten Schlupfring für Ihr Projekt zu wählen.
